Автоматические выключатели являются основным элементом защиты электропроводки от перегрузок и коротких замыканий. Правильный выбор и монтаж автоматов критически важен для обеспечения безопасности и надежности электроснабжения. В этой статье мы подробно разберем все аспекты работы с автоматическими выключателями.
Назначение и принцип работы автоматических выключателей
Автоматический выключатель (автомат защиты) предназначен для защиты электропроводки и электрооборудования от повреждений, вызванных чрезмерным током. Превышение допустимого тока может произойти по двум основным причинам: перегрузка сети или короткое замыкание.
Перегрузка возникает, когда суммарная мощность подключенных приборов превышает расчетную мощность линии. Например, если к розеточной группе, рассчитанной на 16 А, подключить несколько мощных электроприборов, суммарный ток может превысить допустимое значение. Это приводит к нагреву проводов, который может вызвать оплавление изоляции и пожар.
Короткое замыкание происходит при случайном соединении фазного и нулевого проводников, что вызывает резкое возрастание тока до очень больших значений. Без защиты короткое замыкание может привести к воспламенению изоляции, расплавлению проводов и пожару.
Внутреннее устройство автомата
Автоматический выключатель содержит два основных механизма защиты: тепловой расцепитель и электромагнитный расцепитель. Тепловой расцепитель представляет собой биметаллическую пластину, которая нагревается проходящим током. При превышении номинального тока пластина изгибается и приводит в действие механизм отключения.
Тепловой расцепитель срабатывает с задержкой, которая зависит от величины перегрузки. Чем больше перегрузка, тем быстрее происходит отключение. Это важно, так как многие электроприборы имеют кратковременные пусковые токи, которые могут в несколько раз превышать номинальные, но не являются аварийными.
Электромагнитный расцепитель срабатывает мгновенно при протекании тока короткого замыкания. Он представляет собой соленоид (катушку с сердечником), через который протекает ток нагрузки. При коротком замыкании резко возросший ток создает сильное магнитное поле, которое втягивает сердечник и мгновенно размыкает контакты автомата.
Основные характеристики автоматических выключателей
Номинальный ток
Номинальный ток автомата (обозначается In) — это максимальный ток, который автомат может пропускать длительное время без отключения при температуре окружающей среды 30°C. Стандартный ряд номинальных токов включает значения: 6, 10, 16, 25, 32, 40, 50, 63 А и выше.
Важно понимать, что номинальный ток автомата должен соответствовать сечению защищаемого кабеля, а не мощности нагрузки. Основная задача автомата — защитить именно проводку от перегрева, а не электроприборы. Для медного кабеля сечением 1.5 мм² максимальный автомат — 10 А, для 2.5 мм² — 16 А, для 4 мм² — 25 А, для 6 мм² — 32 А.
Время-токовая характеристика
Время-токовая характеристика определяет зависимость времени срабатывания автомата от величины протекающего через него тока. Различают несколько типов характеристик, обозначаемых латинскими буквами: B, C, D и другие.
Характеристика B. Автоматы типа B срабатывают при превышении номинального тока в 3-5 раз. Они применяются для защиты линий с активной нагрузкой, не имеющей больших пусковых токов: освещение, нагревательные приборы, бытовая техника без электродвигателей.
Характеристика C. Наиболее распространенный тип для бытового применения. Автоматы типа C срабатывают при превышении номинала в 5-10 раз. Они подходят для большинства бытовых и офисных нагрузок, включая устройства с умеренными пусковыми токами: холодильники, кондиционеры, компьютеры.
Характеристика D. Автоматы типа D срабатывают при превышении номинала в 10-20 раз. Они используются для защиты линий с оборудованием, имеющим большие пусковые токи: мощные электродвигатели, трансформаторы, сварочные аппараты.
Отключающая способность
Отключающая способность (предельный ток отключения) — это максимальный ток короткого замыкания, который автомат может отключить без повреждения. Обозначается в амперах и указывается в прямоугольной рамке на корпусе автомата.
Стандартные значения отключающей способности: 3000, 4500, 6000, 10000 А. Для бытовых сетей обычно достаточно автоматов с отключающей способностью 4500 или 6000 А. В промышленных установках и вблизи трансформаторных подстанций требуются автоматы на 10000 А и выше.
Класс токоограничения
Класс токоограничения характеризует способность автомата ограничивать пропускаемый ток короткого замыкания. Обозначается цифрами 1, 2 или 3 в черном квадрате. Чем выше класс, тем быстрее автомат отключается и меньше энергии проходит через него при коротком замыкании, что снижает термическое и динамическое воздействие на оборудование.
Выбор автоматического выключателя
Определение номинального тока
Первый шаг при выборе автомата — определение номинального тока исходя из сечения кабеля. Необходимо использовать таблицы допустимых длительных токов для проводников с учетом способа прокладки. Номинальный ток автомата не должен превышать допустимый ток кабеля.
Например, медный кабель сечением 2.5 мм² при прокладке в штробе выдерживает длительный ток до 25 А. Однако для защиты такого кабеля используется автомат на 16 А, а не на 25 А. Это связано с необходимостью обеспечить запас и учесть возможность старения изоляции, повышенную температуру окружающей среды и другие факторы.
Расчет по мощности нагрузки
После выбора автомата по сечению кабеля необходимо проверить, достаточно ли его номинала для питания планируемой нагрузки. Расчетный ток нагрузки определяется по формуле: I = P / (U × cos φ), где P — мощность в ваттах, U — напряжение (220 В для однофазной сети), cos φ — коэффициент мощности (для бытовых нагрузок обычно принимается 0.95-1).
Например, для розеточной группы кухни с планируемой мощностью 3500 Вт расчетный ток составит: I = 3500 / 220 = 15.9 А. Подойдет автомат на 16 А с кабелем сечением 2.5 мм². Если планируемая мощность больше, необходимо либо разделить нагрузку на несколько групп, либо использовать кабель большего сечения и соответствующий автомат.
Выбор характеристики срабатывания
Для большинства бытовых применений оптимальным выбором является характеристика C. Характеристику B можно использовать для групп освещения и розеток, где заведомо не будет подключаться оборудование с электродвигателями. Характеристика D применяется редко, в основном для защиты линий питания мощных электроинструментов или специального оборудования.
Правила монтажа автоматических выключателей
Установка в распределительном щите

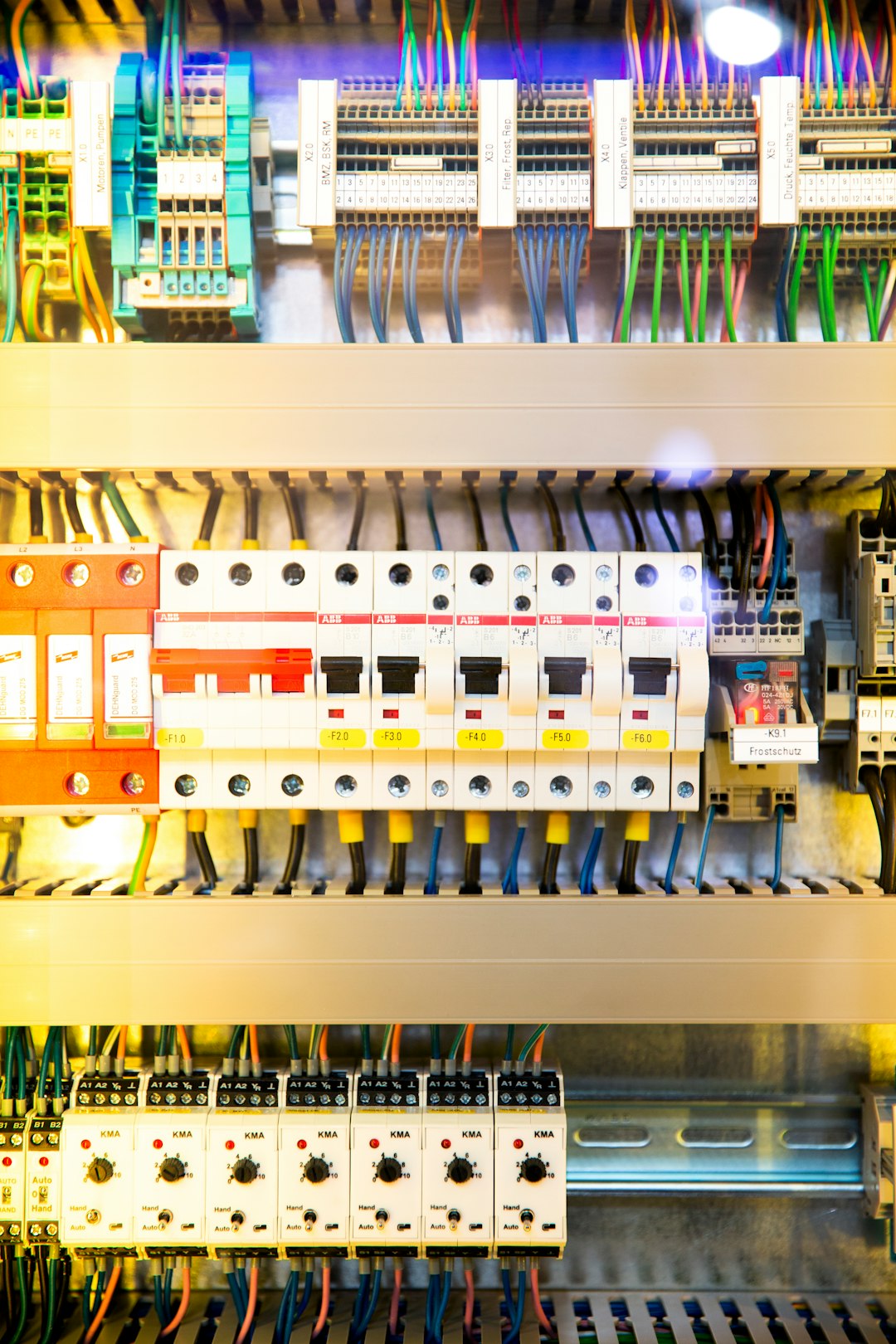

Автоматические выключатели устанавливаются на DIN-рейку в распределительном щите. DIN-рейка — это металлическая планка стандартизированного профиля, на которую просто защелкиваются модульные устройства. Для установки автомата на рейку нужно отвести защелку на задней стенке корпуса, приложить автомат к рейке и отпустить защелку.
Автоматы располагаются в щите в определенном порядке. Первым устанавливается вводной автомат, который защищает всю домашнюю сеть. Его номинал выбирается исходя из выделенной мощности на квартиру или дом и согласовывается с энергоснабжающей организацией. После вводного автомата устанавливаются групповые автоматы для отдельных линий.
Правильное подключение проводов
Питающий провод всегда подключается к верхним клеммам автомата, а отходящий к нагрузке — к нижним. Это стандарт, который облегчает обслуживание и снижает вероятность ошибок. Некоторые современные автоматы допускают подключение в любом направлении, но традиционная схема "сверху питание, снизу нагрузка" должна соблюдаться.
Перед подключением провода необходимо зачистить от изоляции на длину 8-10 мм. Зачищенный конец вставляется в клемму автомата, и клеммный винт затягивается отверткой. Важно обеспечить надежный контакт и затянуть винт с достаточным усилием, но не переусердствовать, чтобы не сорвать резьбу и не повредить жилу провода.
Если к одной клемме необходимо подключить несколько проводов (например, при организации шлейфа питания нескольких автоматов), лучше использовать специальные гребенчатые шины. Они обеспечивают надежный контакт и упрощают монтаж. Альтернатива — соединительные клеммы WAGO или аналогичные.
Соблюдение правил электробезопасности
Все работы в распределительном щите должны проводиться только при полном отключении напряжения. Перед началом работ необходимо отключить вводной автомат, проверить отсутствие напряжения с помощью указателя напряжения на всех токоведущих частях и принять меры против ошибочной подачи напряжения.
После завершения монтажа и перед подачей напряжения следует внимательно проверить правильность всех соединений, отсутствие оголенных токоведущих частей, надежность затяжки контактов. Первое включение выполняется при отключенной нагрузке — все групповые автоматы должны быть выключены. Сначала включается вводной автомат, затем поочередно групповые.
Типичные ошибки при выборе и установке автоматов
Завышение номинала автомата
Одна из самых опасных ошибок — установка автомата с номиналом, превышающим допустимый ток кабеля. Например, использование автомата на 25 А для защиты кабеля сечением 1.5 мм². В этом случае при перегрузке кабель будет перегреваться, а автомат не отключится, так как его номинал не превышен. Это может привести к оплавлению изоляции и пожару.
Использование автомата неподходящей характеристики
Установка автомата с характеристикой D для обычных бытовых нагрузок приводит к тому, что автомат может не сработать при некоторых видах коротких замыканий, особенно в конце длинной линии, где ток КЗ может быть не очень большим. И наоборот, использование автомата типа B для линии с электродвигателями вызовет ложные срабатывания при пуске.
Последовательная установка автоматов одинакового номинала
Если вводной автомат и групповой имеют одинаковый номинал, при перегрузке может сработать вводной автомат, обесточив всю квартиру, вместо группового. Вводной автомат должен иметь номинал больше, чем самый большой групповой автомат, но не превышать допустимый ток вводного кабеля.
Подключение нескольких проводов в одну клемму
Попытка затянуть в одной клемме автомата несколько проводов часто приводит к плохому контакту. Один провод может быть хорошо зажат, а другой болтаться. Плохой контакт вызывает нагрев, искрение, выгорание контактов. Для подключения нескольких проводов используйте гребенчатые шины или отдельные клеммники.
Обслуживание и проверка автоматов
Автоматические выключатели не требуют специального обслуживания в процессе эксплуатации, но периодическая проверка их работоспособности рекомендуется. Раз в несколько месяцев полезно отключить и включить все автоматы для проверки четкости работы механизма.
При эксплуатации обращайте внимание на признаки неисправности: автомат греется при номинальной нагрузке, слышны потрескивания, появился запах горелой изоляции, автомат часто отключается без видимых причин или, наоборот, не срабатывает при явной перегрузке. Все эти признаки требуют немедленной проверки и, скорее всего, замены автомата.
Срок службы качественных автоматических выключателей составляет 15-20 лет при условии правильной эксплуатации. Однако автоматы, которые неоднократно отключали токи короткого замыкания, могут иметь поврежденные контакты и сниженную отключающую способность. После срабатывания автомата от короткого замыкания рекомендуется его заменить.
Дифференциальные автоматы — комбинированная защита
Дифференциальный автомат (дифавтомат) объединяет в одном корпусе функции автоматического выключателя и УЗО (устройства защитного отключения). Он защищает не только от перегрузок и коротких замыканий, но и от токов утечки, которые могут возникнуть при повреждении изоляции или прикосновении человека к токоведущим частям.
Дифавтоматы занимают меньше места в щите по сравнению со связкой "автомат + УЗО", но и стоят дороже. Их применение оправдано при ограниченном пространстве в щите или когда требуется защита отдельной линии, например, для ванной комнаты или уличного освещения.
Заключение
Правильный выбор и монтаж автоматических выключателей — это основа безопасной и надежной работы электропроводки. Не экономьте на качестве автоматов, используйте продукцию известных производителей с хорошей репутацией. Приобретайте автоматы только в специализированных магазинах, где меньше вероятность столкнуться с подделкой.
Соблюдайте правила выбора номинала автомата — он должен защищать в первую очередь кабель, а не только отключаться при перегрузке приборов. Правильная характеристика срабатывания обеспечит надежную работу без ложных отключений. Качественный монтаж с соблюдением всех требований гарантирует долгую и безопасную эксплуатацию электроустановки.
Если у вас нет достаточного опыта в электромонтажных работах, доверьте выбор и установку автоматов квалифицированному электрику. Неправильный выбор или монтаж защитных устройств может привести к серьезным последствиям, вплоть до пожара. Электробезопасность — это не та область, где стоит экономить на профессиональной помощи.
